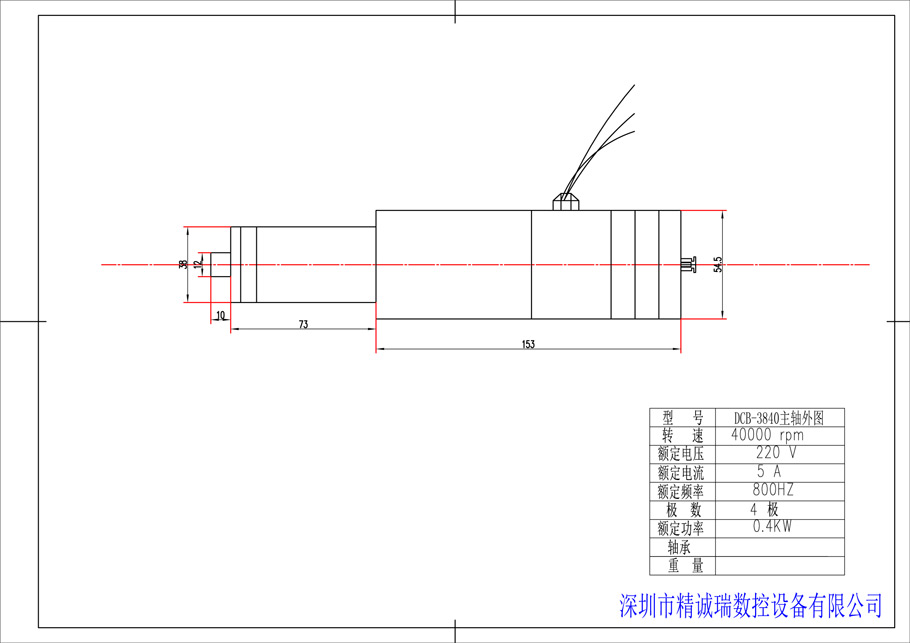

DCB-3840E
文章作者：handler 時間：2018-03-26 03-41-31
微型自動換刀主軸是我司自主研發，生產的一款高精密、高車速、結構緊湊的電主軸，主要運用于義齒車銑及自動化行業。
主軸特性：
1.本主軸采用壓縮空氣冷卻的方式，無需水冷。
2.主軸具有結構緊湊、重量輕慣量小。
3.內置三相高效電機，由控制器進行無級變速控制。
4.最高轉速達到60000rpm，可實現高轉速、高精度及穩定性拋光，磨銑削加工。
| 主軸型號 | DCB-3824E | DCB-3840E | DCBS-3850E | DCB-4860E |
| 轉速 | 24000 | 40000 | 50000 | 60000 |
| 頻率（HZ） | 400 | 667 | 833 | 1000 |
| 電壓（V） | 80/220 | 80/220 | 36/220 | 80/220 |
| 電流(A) | 5 | 5 | 7.2 | 1.5 |
| 最大功率(W) | 350 | 350 | 350 | 350 |
| 電機極數 | 2極3相 | 2極3相 | 2極3相 | 2極3相 |
| 扭矩(N.m) | 0.08 | 0.1 | 0.15 | 0.1 |
| 錐面跳動(um) | 2.0（max） | 2.0（max） | 2.0（max） | 2.0（max） |
| 氣缸工作氣壓(kgf/cm2) | 5.5 | 5.5 | 5.5 | 5.5 |
| 夾頭直徑 | φ3.175/4/6 | φ3.175/4/6 | φ3.175/4/6 | φ3.175/4/6 |
| 軸端靜態偏擺 | ≤2 | ≤2 | ≤2 | ≤2 |
| 軸端動態偏擺 | ≤8 | ≤8 | ≤8 | ≤8 |
| 振動值(mm/s) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 |
| 裝配面直徑 | φ38 | φ38 | φ38 | φ48 |
| 換刀方式 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 |
| 電機繞組耐壓試驗(v/min) | 1500nv/min | 1500nv/min | 1500nv/min | 1500nv/min |
| 噪音值 | ≤70 | ≤70 | ≤70 | ≤70 |
| 主軸冷卻氣壓（kgf/cm2） | 1--3 | 1--3 | 1--3 | 1--3 |
