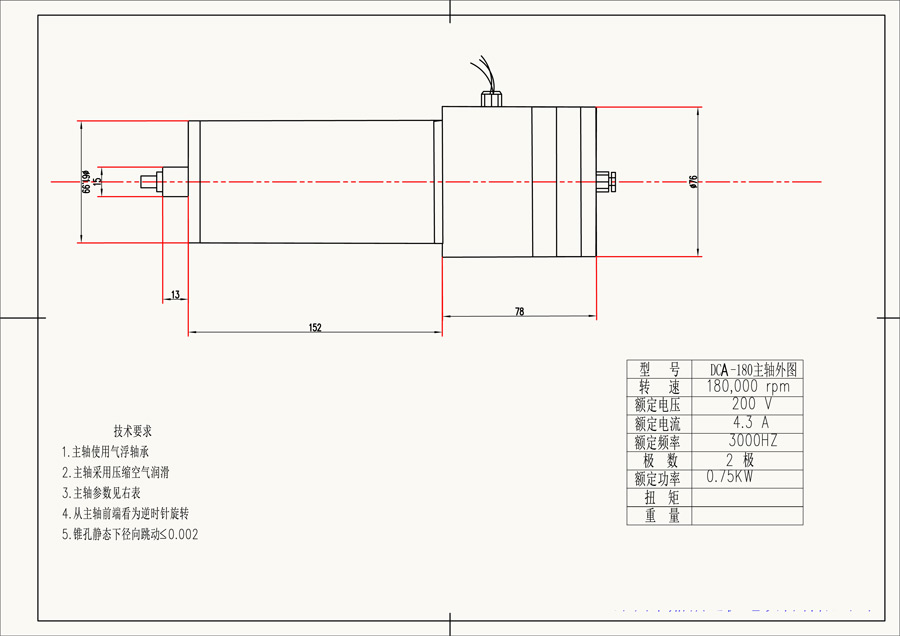

DCA-180
文章作者：handler 時間：2018-03-26 03-16-57

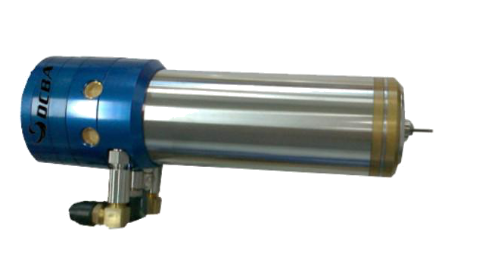

| 主軸型號 | DCA-100 | DCA-120 | DCA-160 | DCA-180 | 產品簡介： 超高光氣浮主軸系列是我司自研發、生產的一款高 精密、高轉速氣浮主軸。主軸應用于高光磨削加工。 |
| 轉速 | 100000 | 120000 | 160000 | 180000 | |
| 頻率（HZ） | 1667 | 2000 | 2667 | 3000 | |
| 電壓（V） | 220 | 220 | 220 | 220 | |
| 電流(A) | 5.2 | 5.2 | 5 | 5 | |
| 最大功率(W) | 0.75 | 1 | 0.75 | 0.75 | 主軸特性： 本主軸主要部件均采用進口材料制作，碟片預緊結構，有效提高加工精度及穩定性，扭矩大、夾持力強，大大提高主軸加工剛性，換刀時前端吹氣設計，有效保持夾咀清潔，保證夾持精度。 |
| 錐面跳動 | 1 | 1 | 1 | 1 | |
| 氣缸工作氣壓(kgf/cm2) | 0.6-0.65 | 0.6-0.65 | 0.6-0.65 | 0.6-0.65 | |
| 夾頭直徑 | ER11(1-6mm) | 3.175/4/6 | 3.175 | 3.175 | |
| 軸端靜態偏擺 | ≤2 | ≤2 | ≤2 | ≤2 | |
| 軸端動態偏擺 | ≤8 | ≤5 | ≤5 | ≤5 | 一、本主軸使用基本條件： ① 自動換刀結構； ② 采用氣浮軸承支撐； ① 壓力穩定、干燥潔凈的壓力空氣； ② 工業冷卻設備，介質為水或油，達到主軸要求的流量； |
| 振動值(mm/s) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | |
| 裝配面直徑 | φ62 | φ62 | φ62 | φ62 | |
| 電機繞組耐壓試驗(v/min) | 1500nv/min | 1500nv/min | 1500nv/min | 1500nv/min | |
| 噪音值 | ≤70 | ≤70 | ≤70 | ≤70 | |
| 主軸吹塵氣壓（kgf/cm2） | 3 | 5 | 5 | 5 | |
| 冷卻形式及介質 | 內冷，純水 | 內冷，純水 | 內冷，純水 | 內冷，純水 | 保持水源清潔，定期更換水 |
| 潤滑形式 | 空氣 | 空氣 | 空氣 | 空氣 | 摩擦小，轉速高 |
| 冷卻系統冷卻液流量(L/min) | 水流量：≥2.5（水壓0.2MPa） | 水流量：≥2.5（水壓0.2MPa） | 水流量：≥2.5（水壓0.2MPa） | 水流量：≥2.5（水壓0.2MPa） | |
| 換刀方式 | 手動 | 手動/自動 | 手動 | 手動 |
